Cilindru de ridicare cu gaz: dimensionare, selecție, instalare și performanță silențioasă pentru scaune și dulapuri

Cilindru de ridicare cu gaz reglabil pentru scaun de birou : Ergonomie, siguranță și configurare precisă

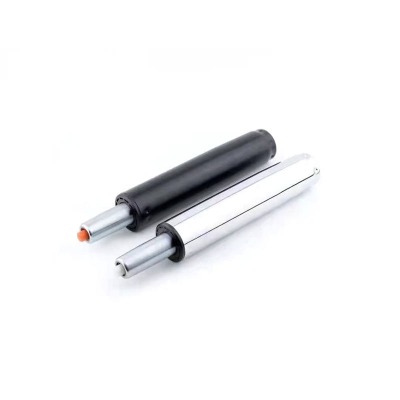

Un cilindru de ridicare cu gaz - numit uneori arc cu gaz sau coloană pneumatică - este un dispozitiv etanș care stochează energia în azot comprimat și controlează mișcarea cu o supapă internă mică. În locurile de birou, reglabil cilindru de ridicare cu gaz pentru scaun de birou permite schimbări ușoare de înălțime, susținând în același timp greutatea utilizatorului, astfel încât postura să poată fi reglată cu o precizie milimetrică. Când mânerul este tras, supapa se deschide scurt și lasă presiunea să se egaleze peste piston, permițând scaunului să se miște; când mânerul este eliberat, supapa se închide și poziția selectată este menținută. Acest mecanism simplu, atunci când este dimensionat corespunzător, elimină „deriva” în timpul zilei și previne opririle care obosesc partea inferioară a spatelui.

Țintele ergonomice și de ce contează

Scopul principal este acela de a plasa utilizatorul astfel încât coapsele să fie aproximativ paralele cu podeaua, picioarele să se odihnească plate și coatele să plutească chiar deasupra suprafeței biroului atunci când umerii sunt relaxați. Pentru a atinge acele ținte pentru o populație largă, alegeți o cursă suficient de lungă pentru a servi atât utilizatorii mai scunzi, cât și cei mai înalți, și o clasă de forță care echilibrează masa combinată de utilizator, scaun și mecanism. Un cilindru prea puternic rezistă la coborâre și poate „pluti” în sus atunci când utilizatorul dezgreuiește parțial scaunul; un cilindru prea slab se scufundă încet chiar și atunci când mânerul nu este tras. Oricare dintre erori forțează micro-ajustări constante și crește oboseala în timpul schimburilor lungi.

Parametri de selecție cheie

• Accident vascular cerebral — deplasarea de la înălțimea minimă la cea maximă a scaunului; valorile comune variază între 80-140 mm pentru scaunele de lucru și până la 200 mm pentru scaune.
• Lungimi minime și maxime — determinați dacă pozițiile cele mai joase și cele mai înalte se potrivesc cu geometria biroului fără a comprima utilizatorul într-o ridicare din umeri sau a lăsa picioarele atârnate.
• Clasa de forță — presiunea internă care stabilește cât de ușor se ridică scaunul și cât de ferm se ține atunci când maneta este eliberată.
• Geometria interfeței — dimensiunea conică pentru bază și con pentru mecanism; verificați pentru a evita clătinarea sau așezarea necorespunzătoare.
• Senzație de supapă și amortizare — măsurarea lină permite coborârea treptată fără mișcare ca un pas sau sărituri la opriri.

Instalare, punere în funcțiune și siguranță

Înainte de introducerea cilindrului, curățați conicii de împerechere pentru a asigura o fixare prin presare sigură și fără scârțâit. Introduceți mai întâi coloana în bază, apoi aliniați mecanismul scaunului peste conul pistonului și apăsați ferm; evitați lovirea capătului tijei pentru a proteja etanșările. Comisionare prin deplasarea completă a scaunului cu un utilizator reprezentativ: dacă scaunul se ridică singur atunci când maneta este eliberată, alegeți o clasă de forță mai mică; dacă se scufundă, creșteți o clasă. Antrenați utilizatorii să slăbească ușor scaunul în timp ce acționați pârghia pentru o mișcare mai lină și o viață mai lungă a supapei. Tratați fiecare cilindru ca pe un vas sub presiune sigilat - nu perforați, zdrobiți sau expuneți la căldură ridicată.

Lista de verificare rapidă pentru o potrivire bună

• Înălțimea scaunului acoperă intervalul de percentile dorit de utilizatori.
• Mișcarea este lină, fără alunecare sau „crestături”.
• Fără oscilare la bază sau la interfața mecanismului după mai multe cicluri.
• Sfârșitul cursei se simte mai degrabă amortizat decât brusc.

Înlocuire cilindrului de ridicare cu gaz pentru sarcini grele : Evaluări de încărcare, durabilitate și opțiuni de actualizare

În medii cu utilizatori mai mari, personal 24/7 sau partajare frecventă, a înlocuirea cilindrului de ridicare cu gaz pentru sarcini grele poate prelungi dramatic durata de viață. În comparație cu unitățile standard, cilindrii de rezistență grea folosesc de obicei tuburi de presiune mai groase, tije cu diametru mai mare pentru rezistența la flambaj și etanșări formulate pentru sarcini mai mari și mai multe cicluri. Scopul upgrade-ului nu este pur și simplu creșterea forței; este de a menține mișcarea controlată și puterea de menținere constantă într-un spectru mai larg de condiții din lumea reală, inclusiv variațiile de temperatură și sarcinile laterale de la înclinarea sau rostogolirea pe podele neuniforme.

Acolo unde sarcina grea se plătește

• Stații de lucru comune unde scaunele sunt reglate de zeci de ori pe zi.
• Spații industriale cu praf și variații de temperatură care accelerează uzura etanșării.
• Situații în care utilizatorii se aplecă frecvent în față sau stau pe margine, crescând sarcinile laterale.

Standard vs Heavy-Duty - Comparație narativă

Un cilindru standard este mai ușor și mai puțin costisitor și adesea se simte ușor mai ușor de acționat la sarcini mici; cu toate acestea, sub sarcini statice sau dinamice ridicate, poate prezenta o scufundare treptată sau poate dezvolta o clătinare mai devreme pe măsură ce interfețele se uzează. Un cilindru rezistent rezistă acestei coborâri târâtoare, menține mișcarea liniară după mai multe cicluri și rămâne drept sub încărcare laterală, deși poate cântări mai mult și poate costa mai mult în față. Dacă scaunele sunt atribuite utilizatorilor unici, mai ușori, unitățile standard pot fi economice; dacă scaunele sunt puse în comun sau utilizate non-stop, opțiunea pentru sarcini grele generează de obicei un cost total de proprietate mai mic, deoarece înlocuirile și timpul de nefuncționare scad.

Sfaturi pentru upgrade

• Potriviți conicitatea și lungimea totală pentru a păstra geometria scaunului după înlocuire.
• Documentați înălțimile min/max ale scaunelor pre-retrofit și verificați-le după instalare.
• Când aveți îndoieli între două clase de forță, alegeți cea inferioară și bazați-vă pe cursa pentru a acoperi majoritatea utilizatorilor; forța excesivă dăunează utilizării.

Tabel cu dimensiunile cilindrului de ridicare cu gaz : dimensiuni, clase de forță și selecție rapidă

Un clar cilindru de ridicare cu gaz diagrama de marimi reduce presupunerile prin maparea cazurilor de utilizare la geometrie și forță. Cele trei numere de bază sunt lungimea minimă (comprimată), cursa (cursa utilizabilă) și lungimea maximă (comprimată plus cursa). Combinați-le pe cele cu o clasă de forță adecvată, astfel încât scaunul să nu se ridice singur și să nu se scufunde atunci când maneta este eliberată. Deoarece bazele și mecanismele adaugă înălțimea stivei, tratați întotdeauna orice diagramă ca punct de plecare și confirmați pe scaunul propriu-zis pentru a evita extremele incomode pentru utilizatorii mai scunzi sau mai înalți.

Cartografierea regulilor de bază în funcție de caz de utilizare

• Scaun de lucru general: forță medie, cursă 100–120 mm, lungime minimă modestă pentru înălțimi standard de birou.
• Bănci comune: forță medie-mare, cursă 120-140 mm pentru a acoperi o populație mai largă.
• Scaune de scriere: forță mare, cursă de 160–200 mm asociată cu un inel pentru picior pentru stabilitate.
• Scaune compacte: forță redusă, cursă de 80–100 mm și lungime minimă scurtă pentru birouri joase.

Diagramă ilustrativă (valori indicative)

Cum să utilizați diagrama în mod eficient

1. Începeți cu populația de utilizatori și înălțimea biroului; selectați o cursă care să acopere ambele capete.
2. Alegeți o clasă de forță care echilibrează scaunul cu un utilizator obișnuit; verifica ca nu se auto-ridica.
3. Verificați lungimile minime și maxime față de mobilier real pentru a evita prinderea genunchiului sau umărului la extrem.
4. Creați prototipul unui scaun și colectați feedback înainte de a standardiza flota dvs.

Cum se măsoară cursa cilindrului de ridicare a gazului : instrumente, metode și verificare

știind cum se măsoară cursa cilindrului de ridicare a gazului previne erorile de comandă și asigură îndeplinirea obiectivelor ergonomice. Cea mai fiabilă metodă este măsurarea scaunului: înregistrați lungimea închisă cu tija introdusă complet, apoi lungimea deschisă cu tija complet extinsă; diferența este accidentul vascular cerebral. Când îndepărtarea nu este practică, puteți marca tija expusă în pozițiile cele mai de jos și cele mai înalte ale scaunului, apoi măsurați distanța dintre marcaje. Pentru o repetabilitate optimă, utilizați puncte de referință consecvente (scaunul conului de bază până la vârful tijei sau umărul adaptorului), măsurați de două ori și mediați rezultatele.

Procedura pas cu pas

1. Scoateți cilindrul cu grijă, protejând tija de lovituri sau zgârieturi.
2. Identificați planurile de referință: locașul conului de bază și partea superioară a tijei sau adaptorul atașat.
3. Măsurați lungimea închisă pe o suprafață plană cu sarcină axială ușoară pentru a asigura compresia completă.
4. Permiteți extensia completă, apoi măsurați lungimea deschisă între aceleași puncte de referință.
5. Calculați cursa: S = L _deschis - L _închis .
6. Înregistrați diametrele exterioare ale tubului și tijei pentru a confirma rigiditatea și clasa de interfață.

Metode comparate în propoziții

Măsurarea de pe scaun este de obicei cea mai precisă, deoarece mecanismul nu poate ascunde adevăratele opriri; măsurarea pe scaun este mai rapidă, dar poate subraporta călătoria dacă legăturile limitează mișcarea. Etrierele oferă toleranțe mai strânse decât o bandă de măsurare, dar o riglă rigidă este adecvată dacă măsurătorile sunt repetate. Citirea datelor producătorului este cea mai rapidă atunci când se cunosc numerele de model; totuși, înlocuirile sau revizuirile de proiectare pot face ca numerele tipărite să divergă de la piesa în mână, așa că o verificare fizică este înțeleaptă înainte de a cumpăra un lot.

Capcanele comune de evitat

• Amestecarea punctelor de referință între măsurătorile închise și deschise.
• Ignorarea înălțimii stivei de la adaptoare sau carcase decorative.
• Măsurarea în timp ce supapa este parțial deschisă, ceea ce produce citiri inconsistente.

Cilindru silențios de ridicare cu gaz pentru dulapuri : Surse de zgomot, amortizare și cele mai bune practici de montare

În carcase și capace de mobilier, a liniştită cilindru de ridicare cu gaz pentru dulapuri transformă calitatea percepută eliminând trântiturile, scârțâiturile și zgomotele. Spre deosebire de coloanele de scaune verticale, cilindrii dulapului funcționează la diferite unghiuri și influențează schimbările de-a lungul cursei, ceea ce amplifică orice nealiniere sau supradimensionare. Zgomotul vine de obicei din trei locuri: turbulențe interne atunci când viteza gazului este prea mare, stick-slip cu viteză mică la garniturile uscate ale tijei și rezonanțe externe în console sau panouri subțiri. Antidotul este triplu - forța corectă, astfel încât vitezele la mijlocul cursei să rămână modeste, supapa lină sau amortizare cu închidere moale aproape de sfârșitul cursei și montaj rigid care împiedică hardware-ul să acționeze ca o placă de sunet.

Ghid de proiectare pentru funcționare silențioasă

• Favorizați cursa mai lungă cu forță puțin mai mică pentru a reduce viteza maximă de deschidere.
• Montați tija în jos în poziția închisă atunci când este posibil, astfel încât uleiul să lubrifieze etanșarea principală.
• Utilizați rulmenți sferici sau pivoți cu bucșă de polimer pentru a adapta mici dezechilibre fără scârțâit.
• Adăugați bare de protecție din elastomer la punctele de contact pentru a absorbi energia reziduală la oprirea finală.
• Întăriți suporturile și verificați cuplul de fixare după 10-20 de cicluri pe măsură ce materialele se depun.

Simptome de zgomot, cauze și remedieri

Dacă mișcarea emite un ciripit la pornire, etanșarea este probabil uscată; parcurgerea capacului de mai multe ori cu tija orientată în jos restabilește adesea liniștea. Dacă un dulap „se deschide” aproape complet, forța este probabil prea mare sau efectul de pârghie crește târziu în cursă; deplasarea suportului cu câțiva milimetri pentru a aplatiza brațul de moment poate netezi profilul. Zrăgănitoarea persistentă după oprirea mișcării este de obicei extern - șuruburi slăbite, panouri subțiri sau contact hardware - așa că contravântuirea sau garnitura le rezolvă fără a schimba cilindrul în sine.

Lista de verificare pentru verificare

• Ciclu de deschidere/închidere de cel puțin 20 de ori pentru a fixa garniturile; evaluarea sunetului ulterior.
• Confirmați că nu există interferențe pe parcursul întregii curse, inclusiv mânerele și panourile adiacente.
• Asigurați-vă că pivotii nu se pot lega la unghiuri extreme; legarea amplifică zgomotul și reduce viața.
